X79Z v2.4 — китайская материнская плата для сокета 2011, один из наиболее удачных клонов huanan x79 ревизии 2.47. Помимо визуального сходства, платы почти идентичны в техническом плане и, вероятно, выпускаются на одном и том же заводе.
Жизненный цикл модели оказался достаточно долгим. Первые ревизии появились еще в 2016-17 годах, последняя на данный момент ревизия — 2.4 F_C, встречалась в продаже вплоть до 2022 года.
Характеристики
| Модель | X79Z ver 2.4 |
|---|---|
| Сокет | LGA 2011 |
| Чипсет | С602 |
| Поддерживаемые процессоры | Intel Core i7 (3000, 4000 серия, Sandy Bridge-E / Ivy Bridge-E) Intel Xeon E5-1600 v1/v2, E5-2600 v1/v2, E5-4600 v1/v2 (Sandy Bridge-EP / Ivy Bridge-EP) |
| Поддерживаемая оперативная память | 4 х DDR3 DIMM, максимальный объем 64 ГБ, поддержка ECC и non-ECC памяти |
| Управление таймингами | Нет |
| Слоты расширения | 2 x PCI-e x16 1 x mini-PCI-e X1 1 x PCI |
| Nvidia SLI | Не поддерживается |
| ATI CrossFireX | Да |
| Дисковая подсистема | 2 x SATA 3.0 4 x SATA 2.0 1 x M2 |
| Разъемы для вентиляторов | 1 x для процессорного кулера 2 x для корпусных вентиляторов |
| Порты | 2 x PS/2 порта для клавиатуры или мыши 2 x USB 3.0 6 x USB 2.0 1 x LAN (RJ45) 3 аудио разъема |
| Форм-фактор и Размеры, мм | ATX , 282*220 мм |
| Примерная цена | $80 - $100 |

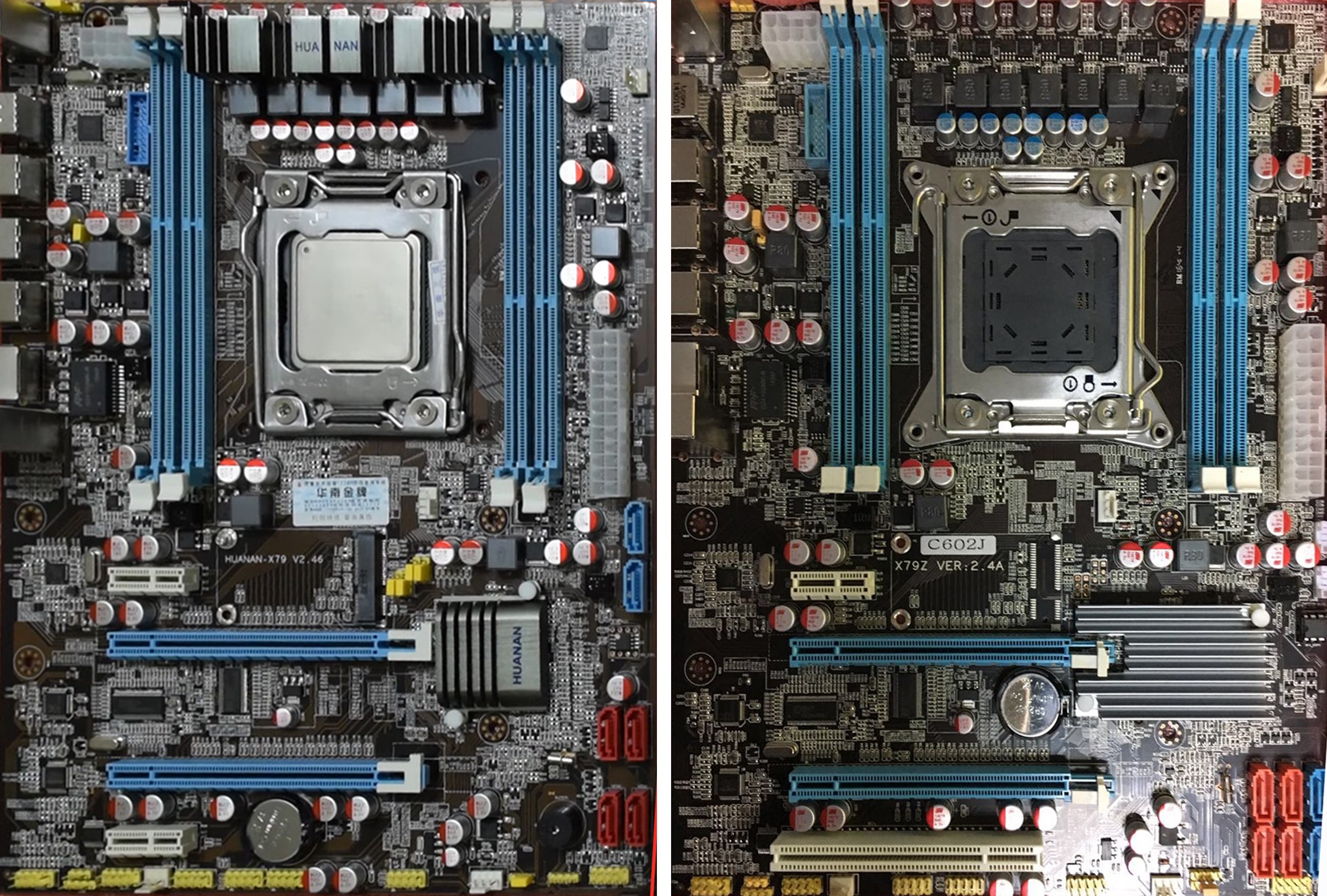

Визуальное сравнение плат старых ревизий

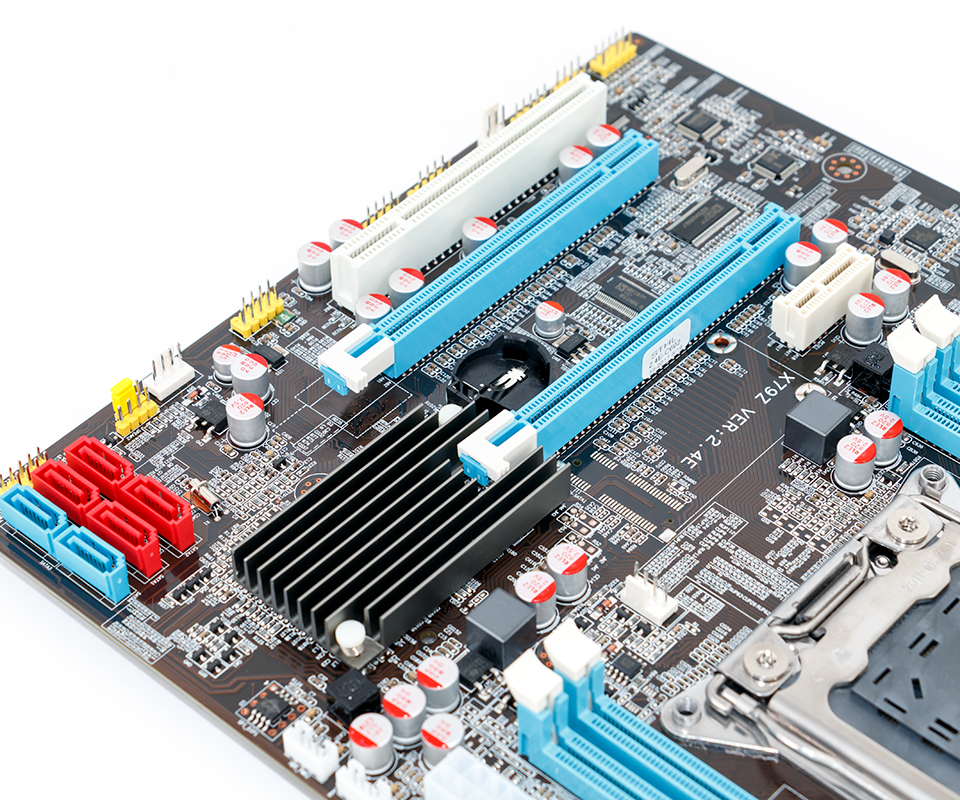

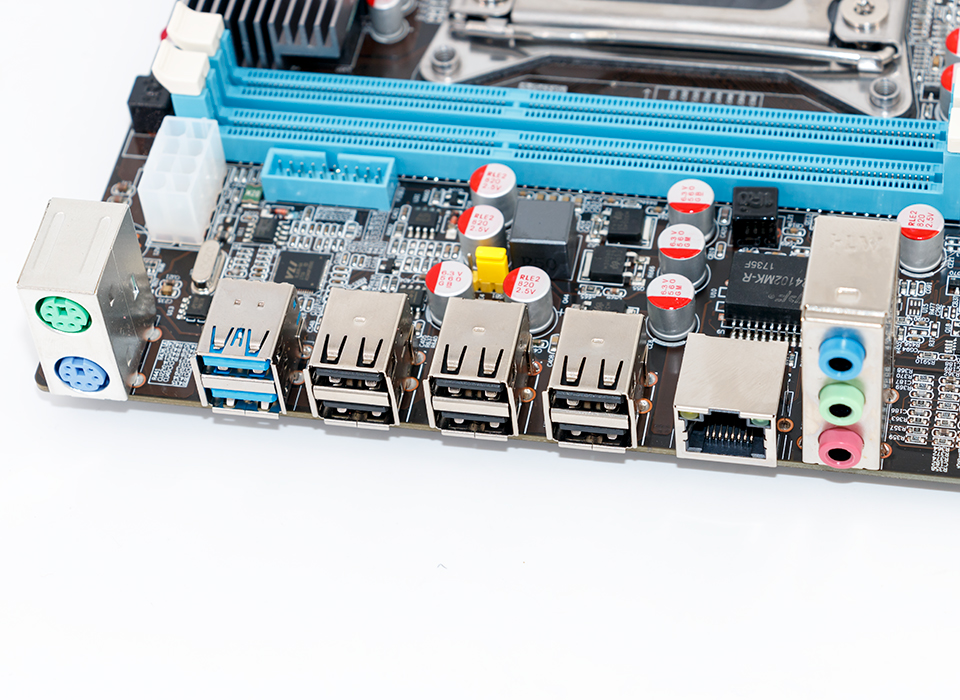

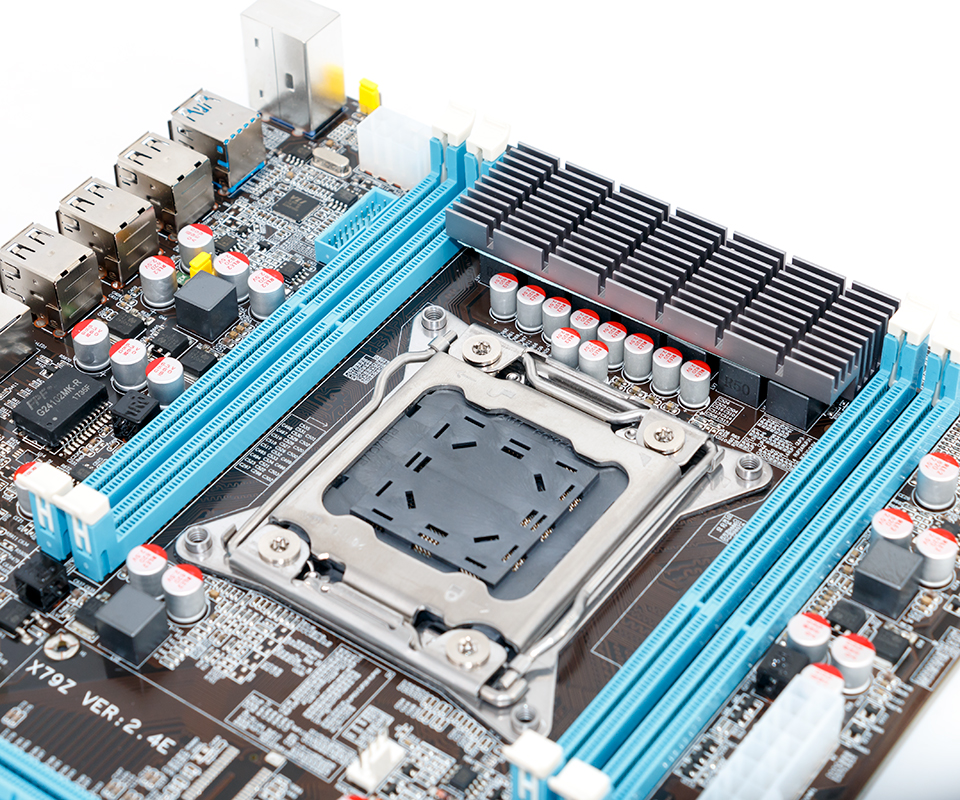

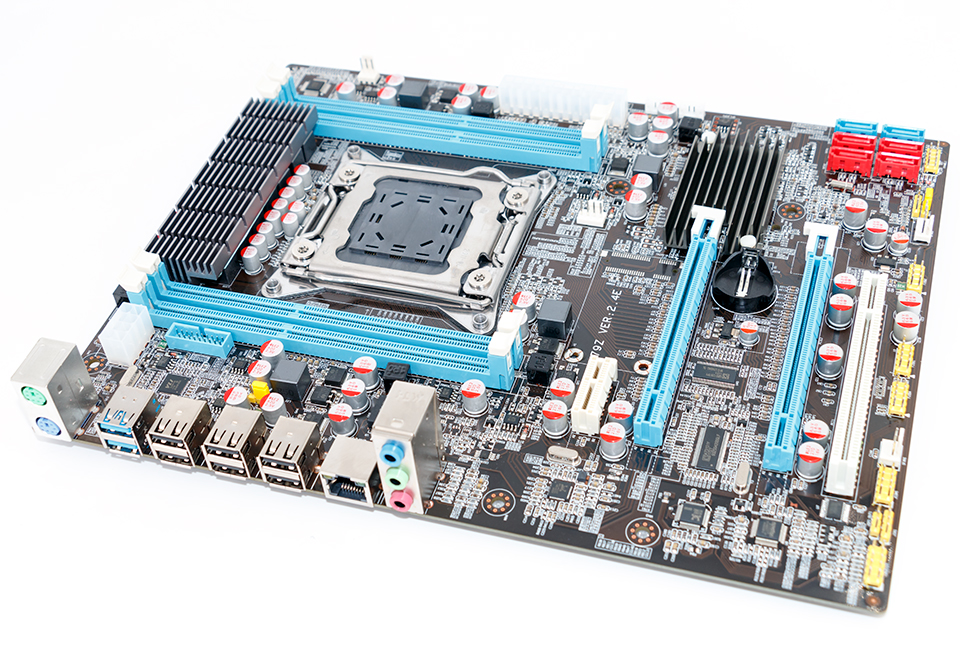

Внешний вид ревизии 2.4E
Отличий от Huanan 2.47 всего несколько:
- Вместо второго pci-e x1 установлен слот PCI
- Отсутствует слот M2 (появился в поздних ревизиях)
- Отсутствует радиатор над силовыми элементами (также появился в поздних ревизиях)
- Другая форма радиатора над чипсетом
- Другое расположение портов sata
Все остальное, даже расположение элементов на текстолите, полностью совпадает. Более того, можно прошить в X79Z биос от Huanan (но существует и родной модифицированный биос для ранних ревизий, найти его можно здесь). Для новых ревизий разблокировать разгон можно самому, пользуясь инструкцией, либо также воспользоваться уже модифицированным биосом).
Ревизии
Выпущено уже достаточно много ревизий платы: 2.4A, 2.4B. 2.4F и другие.
Последняя актуальная — X79Z e5 2.4F_C, появившаяся в продаже летом 2019 года.
Точного changelog’а нет, но основное изменение в конструкции платы было произведено в ревизии F — вместо старого m2 на плате теперь распаян m2 nvme. Также незначительно изменилось расположение элементов на текстолите.
Прошлые версии также можно смело покупать, особенно, если они встречаются по более низкой цене и наличие nvme не принципиально.
-

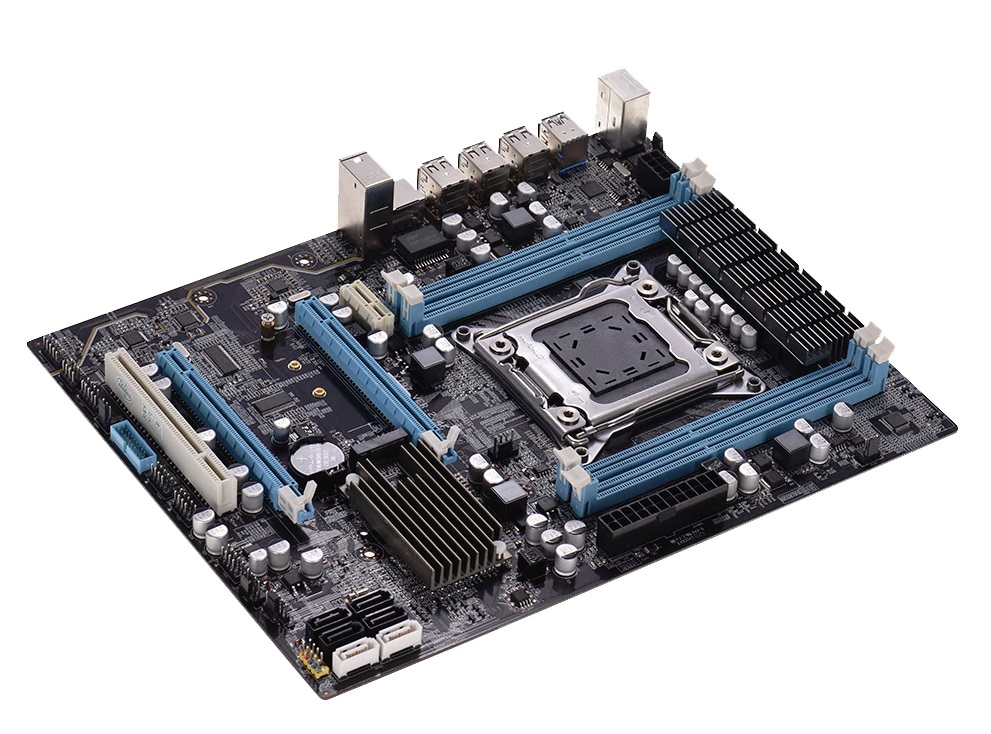

- 2.4F — первая ревизия с nvme портом
-

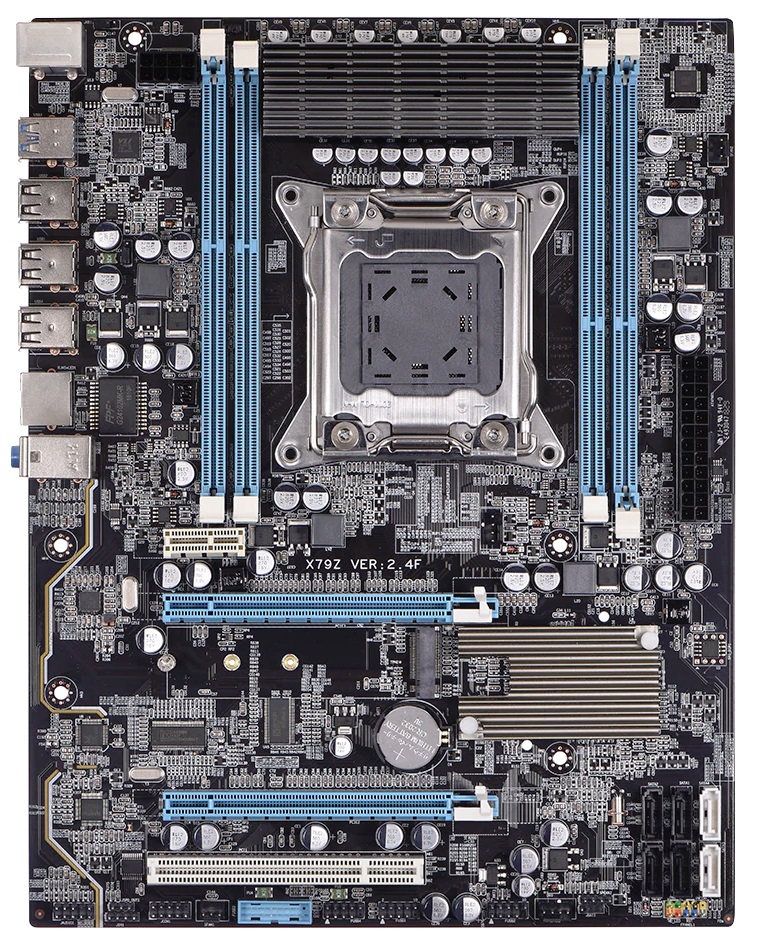

- 2.4F
-

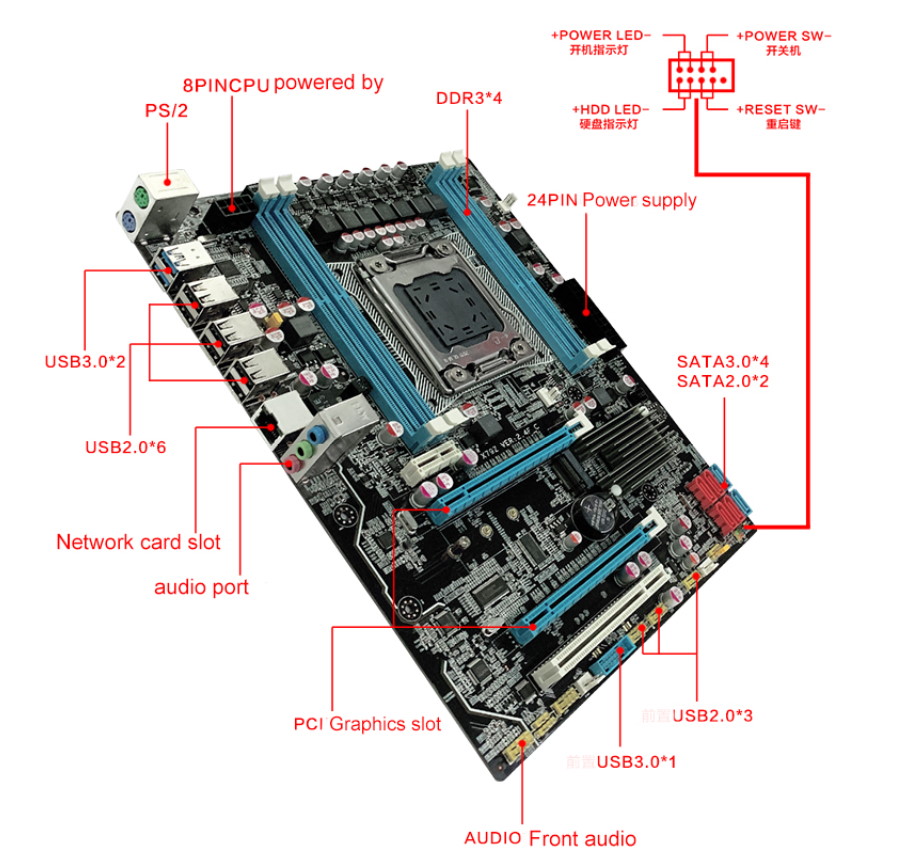

- Некоторые продавцы неправильно указывают количество sata портов. В реальности у платы 2 порта sata-3 и 4 sata-2.
-
- Встречаются и варианты с другой окраской и меньшим радиатором чипсета.
-

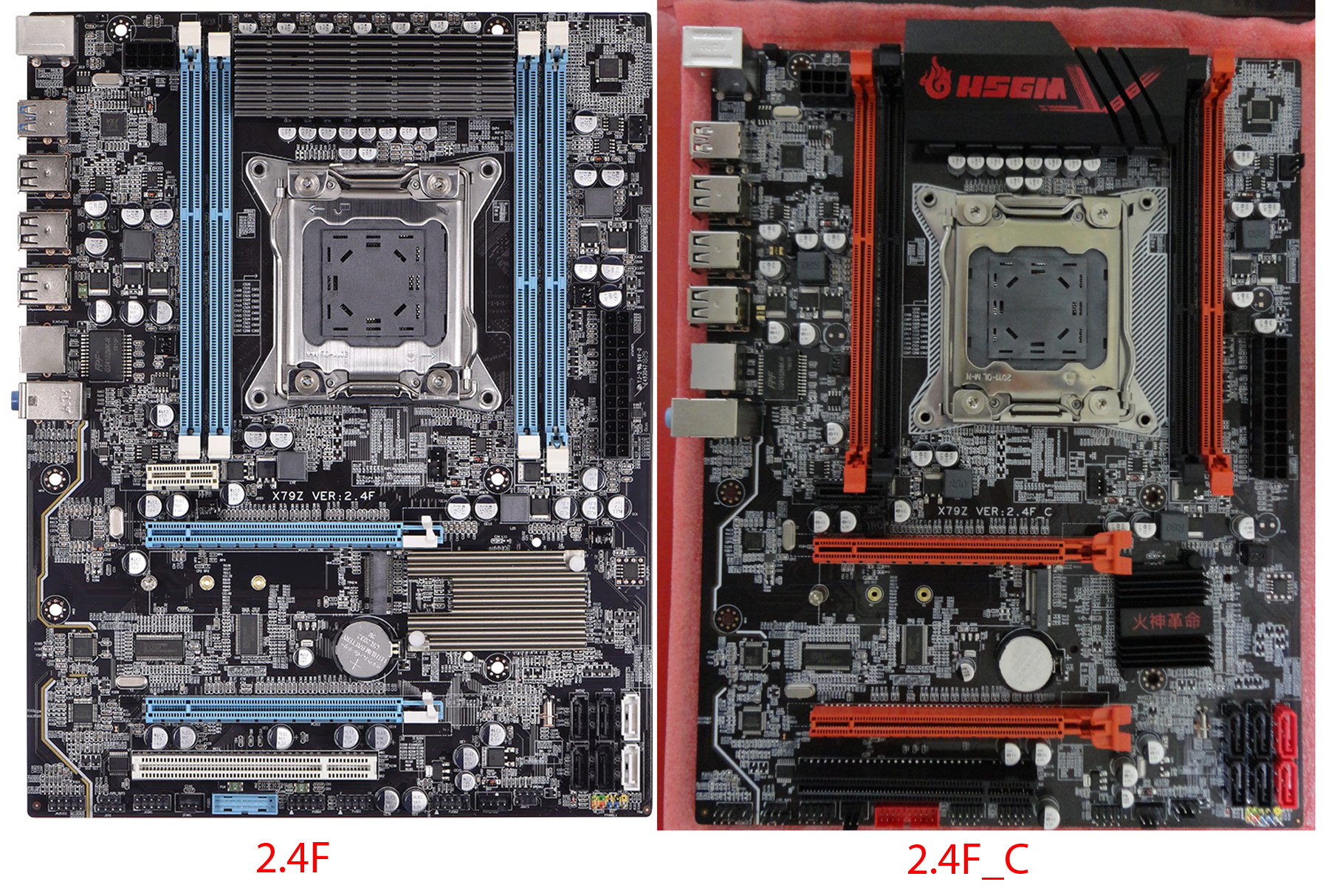

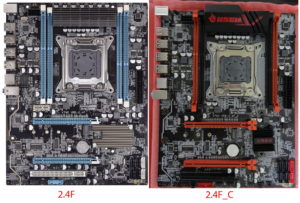

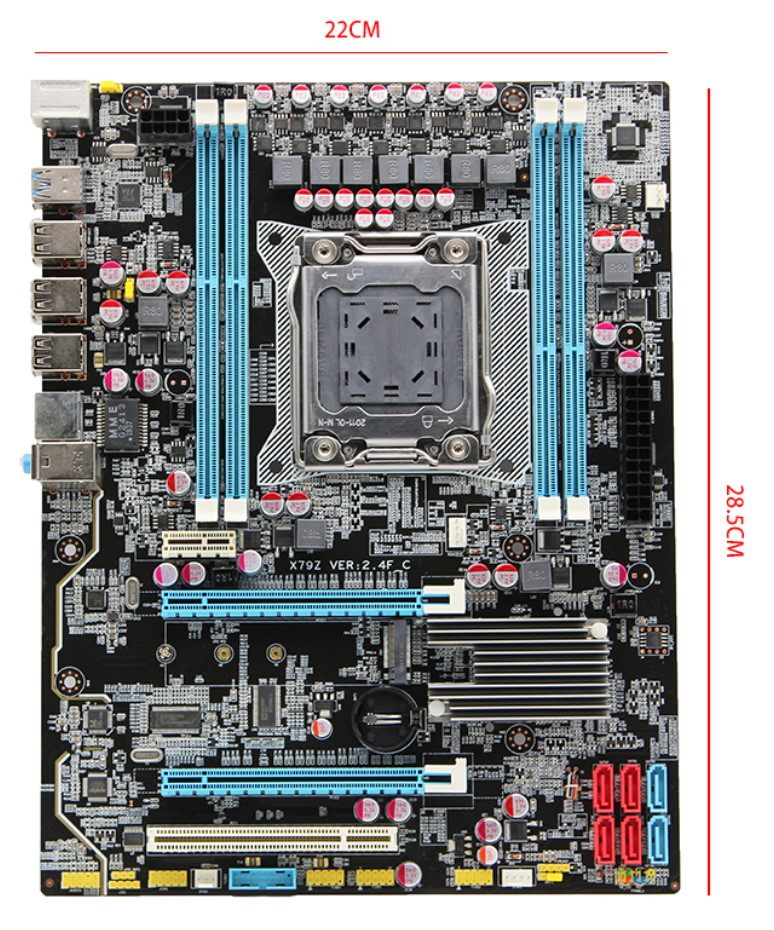

- Ревизия FC в старой окраске. Отличий от прошлых версий почти нет.
-
- Более современный вид ревизии FC от Machinist
Bios и разгон
Разгонный потенциал также идентичен хуанану. Оперативная память гонится «из коробки» до 1866 Мгц. Процессоры с разблокированным множителем можно разогнать до стабильных 4.1 — 4.2 ГГц, но для этого придется прошить модифицированный bios (как это сделать написано тут).

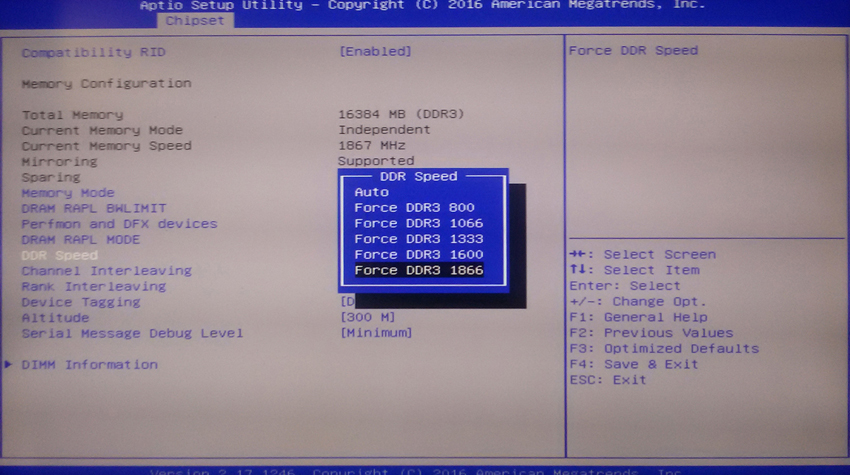

Разгон памяти в bios
Так как плата построена на серверном чипсете, доступен и небольшой разгон шиной через программу setFSB. Для процессоров с заблокированным множителем это позволит выиграть дополнительно сотню-другую мегагерц.
Проблемы
К сожалению, X79Z унаследовала и все минусы оригинала:
- Не работает сон, система засыпает, но кулеры продолжают крутиться
- Нерабочие датчики температур на самой плате (процессорные датчики работают корректно)
К недостаткам можно отнести и отсутствие верхнего радиатора. Если плата берется под разгон, желательно направить на силовые элементы дополнительный кулер, или самостоятельно установить радиатор. В последних ревизиях радиатор присутствует.
Где купить

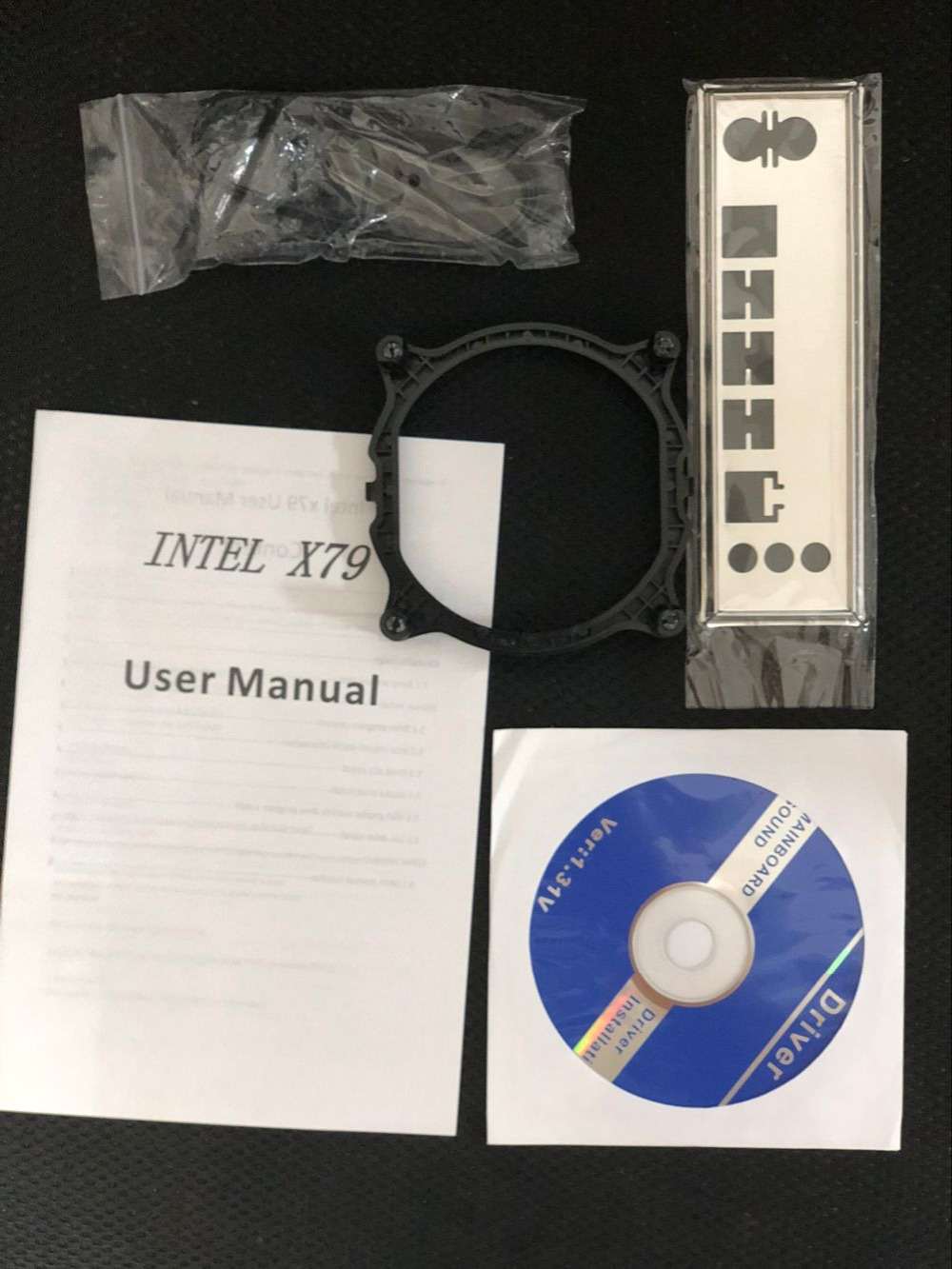

Комплектация у платы не богатая, ничего лишнего
К сожалению, плата уже давно не встречается в продаже. В случае появления модели на маркетплейсах, эта страница будет обновлена.
