X99-B4 — материнская плата китайского производтсва для сокета 2011-3, выпускаемая под брендом Amentmen, судя по всему, созданным специально под российский рынок.
Модель предлагает околомаксимальный функционал, доступный китайцам, и рассчитана на работу с наиболее мощными процессорами. Основной недостаток — высокая стоимость, не всегда оправданная для сборок на LGA2011-3.
Ближайший аналог — Envinda X99D4M4.
Характеристики
| Модель | X99-B4 |
|---|---|
| Сокет | LGA 2011-3 |
| Чипсет | С612 |
| Поддерживаемые процессоры | Intel Core i7 (5000, 6000 серия, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4 (Haswell-EP/Broadwell-EP) |
| Поддерживаемая оперативная память | 4 х DDR4 DIMM, четырехканальная, поддержка ECC и non-ECC памяти, максимальный объём 128 Гб |
| Управление таймингами | Присутствует в стоковой прошивке |
| Слоты расширения | 1 x PCI-e x16 1 x PCI-e X4 |
| Дисковая подсистема | В зависимости от ревизии: 4 x SATA 3.0 2 x M2 NVME или 6 x SATA 3.0 2 x M2 NVME |
| Разъемы для вентиляторов | 1 x для процессорного кулера (4pin) 1 x для корпусных вентиляторов (4pin) 1 x для корпусных вентиляторов (3pin) |
| Порты | 2 x PS\2 2 x USB 3.0 (+ выносные на корпус) 4 x USB 2.0 (+ выносные на корпус) 1 x LAN (RTL8111H) 5.1 audio (ALC897) 1 x M2 Wi-Fi |
| Форм-фактор и Размеры, мм | mATX, 240 x 190 mm |
| Примерная цена | $75 - $90 (Aliexpress) ₽7000 - ₽9000 (Яндекс-маркет) |
Помимо актуальной версии, существует старая ревизия платы, отличающаяся как минимум подсистемой питания, количеством SATA портов и отсутствием индикатора пост-кодов. Судя по всему, встретить данную версию в продаже уже нельзя, но она может встречаться на вторичном рынке.
- Старая версия
- Актуальная версия
Будьте внимательны, все данные, указанные в этой статье, действительны только для ревизии с 6 SATA.
X99-B4 получила практически все атрибуты топовых китайских плат: толстый текстолит, активное охлаждение VRM, металлизированные порты и индикатор пост-кодов.
Благодаря серверному чипсету C612, модель получила достаточно количество современных портов, хотя количество USB3.0 могло бы быть и больше. В отличии от многих бюджетных материнок, оба M2 порта предназначены только для NVME накопителей, M2-SATA не поддерживается.

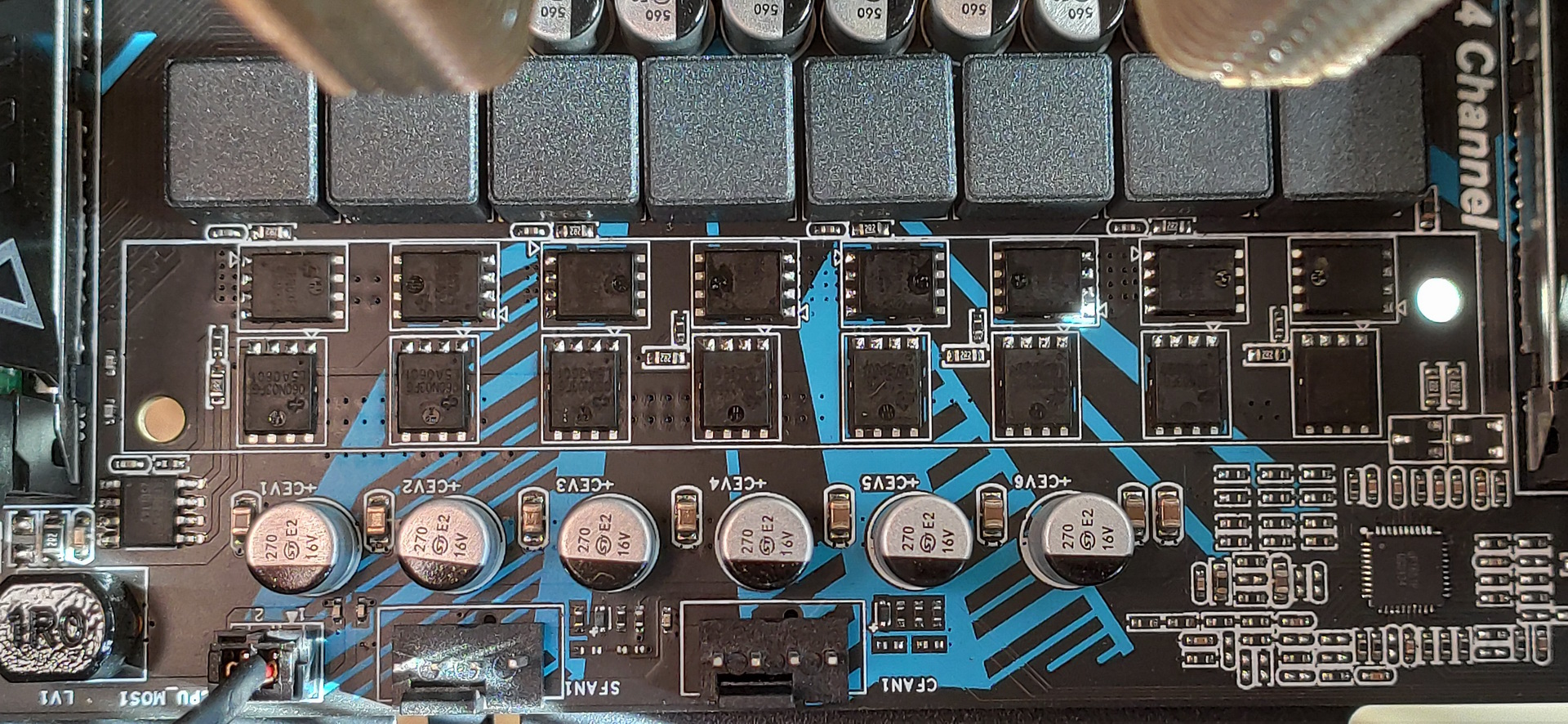

Не поскупились и на подсистему питания — она состоит из 8 виртуальных фаз. На каждую фазу приходится по 2 мосфета: в верхнем плече установлено 8 мосфетов SM4377NSKP (50A\7mΩ), в нижнем — 8 мосфетов SM4522NHKP (110A\2.65mΩ). Такая конфигурация уже встречалась в достаточно удачных платах Jingyue X99 Titanium D4 и Envinda X99D4M4. Активное охлаждение vrm состоит из одного кулера, вращающегося на фиксированных оборотах. При использовании процессоров с TDP в ~100W и меньше можно смело отключить активное охлаждение, отсоединив коннектор кулера.
Совместимость с памятью DDR4
К сожалению, не вся оперативная память совместима с системами LGA2011-3. Так, судя по всему, не будут работать десктопные DDR4 модули, содержащие 8 банков памяти. С ними загрузка останавливается на пост кодах 67 (b7) или 35 (53). Модули на 16 банков при этом работают исправно. Проблема в том, что определить такие модули на вид не получится, так как количество банков и количество чипов памяти могут не совпадать. Однако, известно, что точно не заработают модули с 4 чипами. Ранговость памяти значения не имеет, но при прочих равных лучше выбрать двухранговые, а не одноранговые модули, так как они покажут наиболее высокую производительность. При выборе модулей по 32 Гб стоит отказаться от четырехранговой памяти, подобные модули могут вовсе не заработать на китайских платах. Еще один нюанс - в spd должна быть записана информация для работы на поддерживаемой процессором частоте, в большинстве случаев это 2133 или 1866 Мгц.-
- Серверная память — лучший вариант в плане совместимости
-
- Такой модуль скорее всего не запустится
- Atermiter 4 \ 8 \ 16 ГБ, Частота 2133 \ 2400 \ 2666 МГц
- Kliisre 4 \ 8 \ 16 ГБ, Частота 2133 \ 2400 МГц
- VEINEDA 4 \ 8 \ 16 ГБ, Частота 2133 \ 2400 \ 2666 МГц
Перед покупкой всегда проверяйте отзывы! Также не лишним будет написать продавцу, для какой платы вы приобретаете память. Китайцы, как правило, хорошо осведомлены о работе своих комплектующих в различных системах.Серверные модули: Альтернативный вариант: покупка в оффлайн магазине, где предусмотрен обмен, в случае если память не запустится.
Возможности Bios
В качестве биоса используется классическая китайская заготовка, основанная на коде от American Megatrends.
В биосе присутствует множество параметров, большая часть из которых, по китайской традиции, ни на что не влияет
Прошивка хоть и содержит привычные китайские недоработки, но всё же заметно выделяется на фоне общей массы. «Из коробки» доступно управление таймигами, присутствует рабочий ReBAR. По традиции, недоступна регулировка оборотов корпусного 3pin вентилятора, а датчики темпаратуры платы показывают некорректную информацию.
Тем не менее, стоковая версия вполне пригодна для использования. Желающие поэкспериментировать, могут попробовать прошить биосы от других плат на C612 с мультиконтроллером NCT6779D. Само собой, для проведения таких экспериментов крайне желательно иметь под рукой программатор.
Как прошить:
- Простой способ прошивки из под Windows: скачиваем FPTW 9.1.10, открываем командную строку (от администратора) и прошиваем биос командой fptw64 -bios -f bios.bin. Где bios.bin (или .rom) — модифицированный биос, который нужно скопировать в папку с fptw. Само собой, в командной строке нужно сначала перейти в папку с fptw командой cd.
- (Не проверено) Прошивка с загрузочной флешки с помощью обычного FPT
- (Не проверено) Прошивка с загрузочной флешки с помощью Afudos
- (Не проверено) Прошивка из под Windows через Afuwin
- Само собой, для прошивки можно использовать и программатор.
После прошивки рекомендуется сделать сброс настроек.
Частые вопросы
Где купить
X99-B4 можно встретить в большинстве российских маркетплейсов: WB, Ozon, Я-маркет и Aliexpress.
